Подвальные технические помещения, цокольные этажи клиник, серверные в бизнес-центрах, цеха в зданиях старого фонда — всё это объекты, куда нужно доставить оборудование массой от одной до десяти тонн. И где невозможно использовать кран, погрузчик или стандартную тележку. Высота потолка не позволяет. Ширина проёмов не позволяет. Несущая способность пола не рассчитана на точечную нагрузку от колёс.
Такелаж в ограниченном пространстве — это не уменьшенная версия обычного такелажа. Это отдельная инженерная дисциплина со своим набором оборудования, методов расчёта и ограничений.
ОСНАСТКА ДЛЯ НИЗКИХ ПОМЕЩЕНИЙ

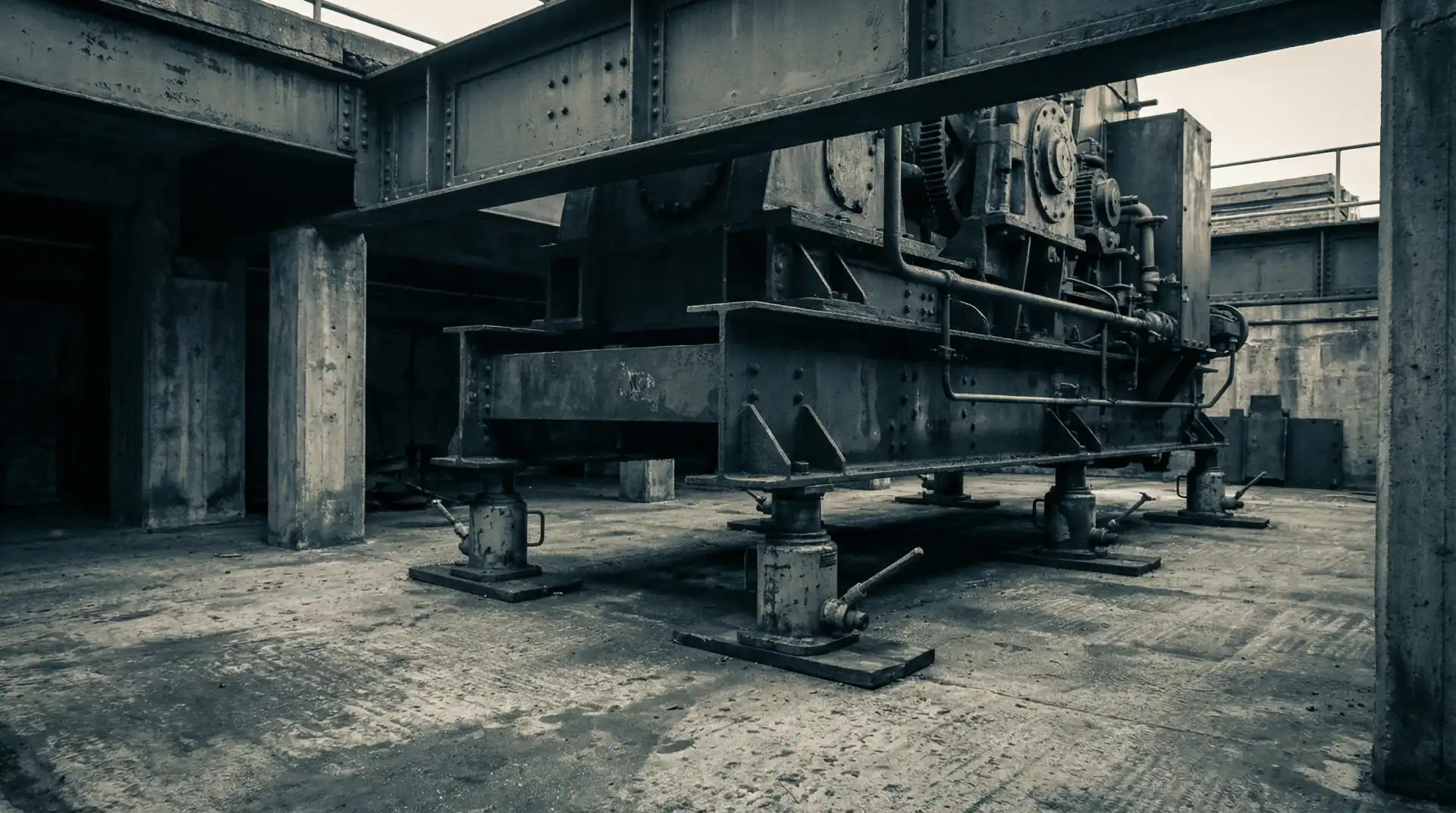

Основной инструмент — низкопрофильный гидравлический домкрат. Стандартный бутылочный домкрат имеет минимальную высоту от 200 мм. Низкопрофильный — от 50 мм. Это принципиально, когда нужно поднять станок массой 4 тонны, а зазор между основанием и полом — 70 мм. Грузоподъёмность таких домкратов — от 5 до 100 тонн.
Роликовые катки (транспортные ролики) — второй базовый элемент. Три или четыре катка устанавливаются под основание груза после подъёма домкратом. Грузоподъёмность одного катка — от 3 до 20 тонн в зависимости от модели. Перемещение осуществляется горизонтально: ручной лебёдкой, рычагом или гидравлическим толкателем. Высота каткового модуля — от 40 мм, что позволяет работать в помещениях с минимальным зазором.
Для изменения направления движения используются поворотные катки или метод переустановки: груз фиксируется, прямолинейные катки заменяются на катки, ориентированные в новом направлении. Каждый поворот на 90 градусов в узком коридоре — это отдельная операция, занимающая от 20 до 40 минут.
РАСЧЁТ НАГРУЗКИ НА ПЕРЕКРЫТИЕ
Перед перемещением тяжёлого оборудования по зданию выполняется расчёт нагрузки на перекрытие по СП 20.13330. Критический параметр — не общая масса груза, а удельное давление в точках контакта.
Пример: станок массой 4 000 кг на четырёх катках. Площадь контакта одного катка с полом — примерно 20 см². Давление в каждой точке — 500 кг на 20 см², или 25 кг/см². Допустимая нагрузка на типовое офисное перекрытие — 400 кг/м² (распределённая). Точечная нагрузка в 500 кг на площади 20 см² превышает допустимую распределённую многократно.
Решение — распределительные стальные листы или фанерные щиты под катками. Лист размером 600×400 мм увеличивает площадь контакта до 2 400 см², снижая удельное давление до 2 кг/см² — значительно ниже предела прочности бетонного пола. Толщина листа подбирается по расчёту на изгиб: слишком тонкий лист прогнётся и не распределит нагрузку.
ПРОЕКТИРОВАНИЕ ТРАЕКТОРИИ
В простом случае — прямой коридор без поворотов — маршрут очевиден. Но в реальности между точкой разгрузки и точкой установки почти всегда есть повороты, сужения, перепады высот (пороги, пандусы) и элементы, которые невозможно демонтировать (несущие колонны, инженерные коммуникации).
Для сложных маршрутов выполняется моделирование траектории: габаритный контур груза «проводится» по плану помещения с учётом радиусов поворота. Если контур не проходит — определяется, что можно изменить: демонтировать дверную коробку (выигрыш 80–100 мм с каждой стороны), снять наличники, временно убрать радиатор отопления.
Критическая ошибка — начать перемещение без предварительного моделирования. Груз массой 5 тонн, заблокированный в повороте коридора, невозможно «просто вернуть назад». Разворот на месте требует пространства, которого нет. Единственный вариант — разобрать стену. Стоимость такой ошибки — от сотен тысяч рублей.
СПУСК НА НИЖНИЙ ЭТАЖ
Отдельная категория задач — перемещение оборудования по лестничным маршам. При отсутствии грузового лифта или при габаритах груза, превышающих размеры лифтовой кабины, единственный путь — лестница.
Метод: монтаж стальных направляющих (швеллеров) на лестничный марш. Груз устанавливается на салазки и спускается по направляющим с контролем лебёдкой. Лебёдка закреплена на якоре (анкерном болте в несущей стене или перекрытии) выше точки старта. Скорость спуска — от 0,5 до 2 метров в минуту. На каждой промежуточной площадке — фиксация и переориентация для следующего марша.
Нагрузка на ступени при спуске распределяется направляющими и не превышает допустимую — при условии, что расчёт выполнен корректно. Контролируемый параметр — угол наклона направляющих и усилие на лебёдке: при обрыве троса груз не должен получить неконтролируемое ускорение.
ОПЕРАЦИОННОЕ РЕЗЮМЕ
Такелаж в ограниченном пространстве — это работа, где планирование занимает больше времени, чем само перемещение. Обследование площадки, расчёт нагрузок, проектирование траектории, подбор оснастки — всё это выполняется до того, как бригада начинает физическое перемещение груза. Час планирования экономит день исправления ошибок.
